Распиновка штекера 3.5 мм (Jack) под наушники


Введение

Наверное такое бывает у всех, когда мы слушаем музыку мы ложем сотку в карман джинсов и идем по своим делам. Со временем от постоянных сгибов провода и штекера у нас начнётся разбалтываться разъем, что самое страшное, так как его замена стоит не дёшева или ломаются места спайки (отходить пайка) или надламываются проводки штекера.

Симптомы неисправности проводов наушников.

В результате постоянных сгибов провода, будут появляться шумы в наушниках и при шевелении соединения штекера с проводом будет пропадать звук, будут работать не все динамики в наушниках. Если у вас такие симптомы, то можно перепаять разъем самостоятельно практически без опыта работы с паяльником.

Как проверить что у вас неисправен разъем.

Вставите в разъём рабочие наушники и включите музыку. Если в работающих наушниках музыка не играет, то у вас сломался разъём. Также если слышно шипение при шевелении штекер, то это значит что скоро может выйдет из строя разъём.

nerabotaet-shteker

Самостоятельно перепаять разъем можно даже без большого опыта работы с паяльником.

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.
Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

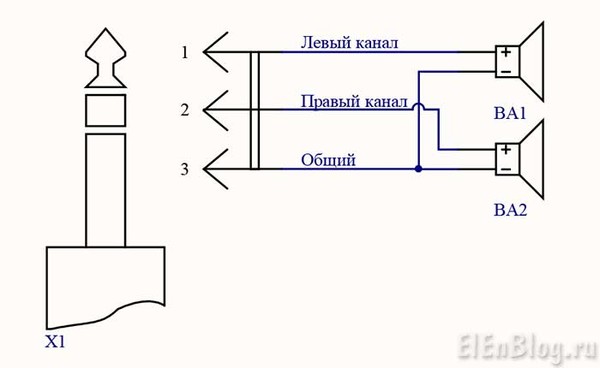

Распиновка 3 5 мм jack 4 контакта

распиновка наушников 3.5 по цветамaux1

Распиновка 3 5 мм jack с 3 контактамиaux2

Что делать если не работают наушники. Ремонт наушников своими руками.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму. Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.
