Погружной термостат

Погружной термостат TC (Watts, Германия) предназначен для регулирования температуры воды в отопительных котлах и бойлерах, а также для управления работой циркуляционных насосов и т. п.

Когда мембрана регистрирует повышение температуры, жидкость расширяется. Это расширение передается на контакты реле, которое замыкает либо размыкает электрическую цепь, включая либо выключая регулируемое устройство (котел, бойлер, насос и т. д.) Установка температуры срабатывания осуществляется с помощью ручки на поверхности корпуса термостата.

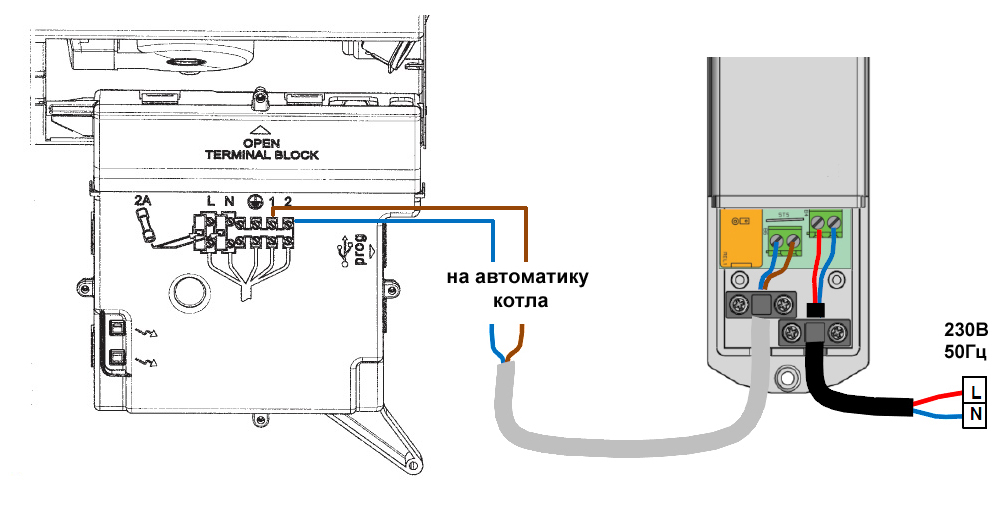

Термостат

Диапазон регулирования температуры: 0 – 90 0С Гистерезис переключения термостата: 4 К Переключающий импульс – 10 (2,5) А, 250 В Размеры штуцера (термодатчика): диаметр 6,5 мм, длина – 95 мм Максимальная температура окружающей среда: 80 0С Проверочный класс: II (100.000) Класс защиты: IP 30 Проверен согласно DIN 3440 Реле протока

Реле протока FLU (Watts, Германия) используется для контроля наличия протока воды в автономной отопительной системе с принудительной циркуляцией, вплоть до минимальных значений расхода.

При наличии в теплоносителе посторонних механических включений и высокой загрязненности следует перед реле протока устанавливать фильтр механической очистки.

В зависимости от схемы подключения реле протока может включать либо выключать соответствующий элемент автономной отопительной системы при исчезновении либо появлении протока теплоносителя. Например, реле протока может быть использовано для защиты циркуляционного насоса от «сухого хода».

Реле протока имеет металлический корпус, может устанавливаться в помещениях с высокой влажностью.



Микропереключатель (реле) – 6 А 220 В Максимальное рабочее давление – 10 бар Максимальная температура теплоносителя – 110 0С Максимальная температура окружающей среды – 60 0С Класс защиты – IP54 Подсоединение – наружная резьба 1” Реле протока FLU, Watts



Тип

Длина ламели,мм

Минимальный расход в диапазоне регулирования, м3/ч

Макимальный расход в диапазоне регулирования, м3/ч

Цена Покупка

открывание

закрывание

открывание

закрывание



FLU 25

34

0,4

0,9

1,5

2,0

3450 Купить
