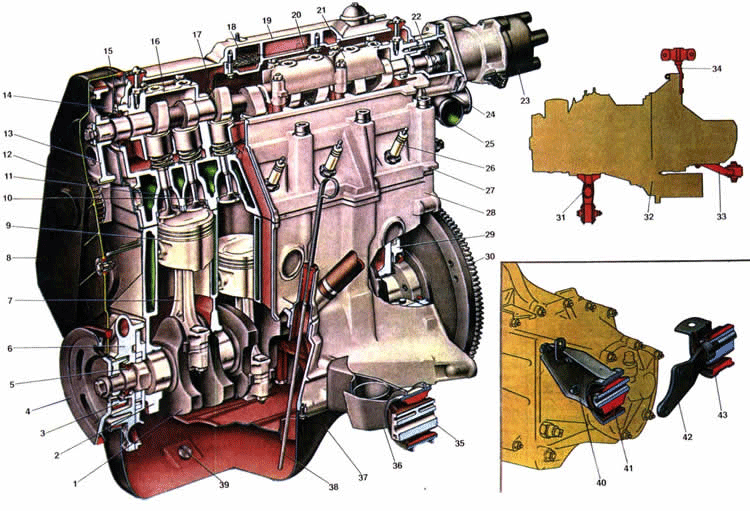

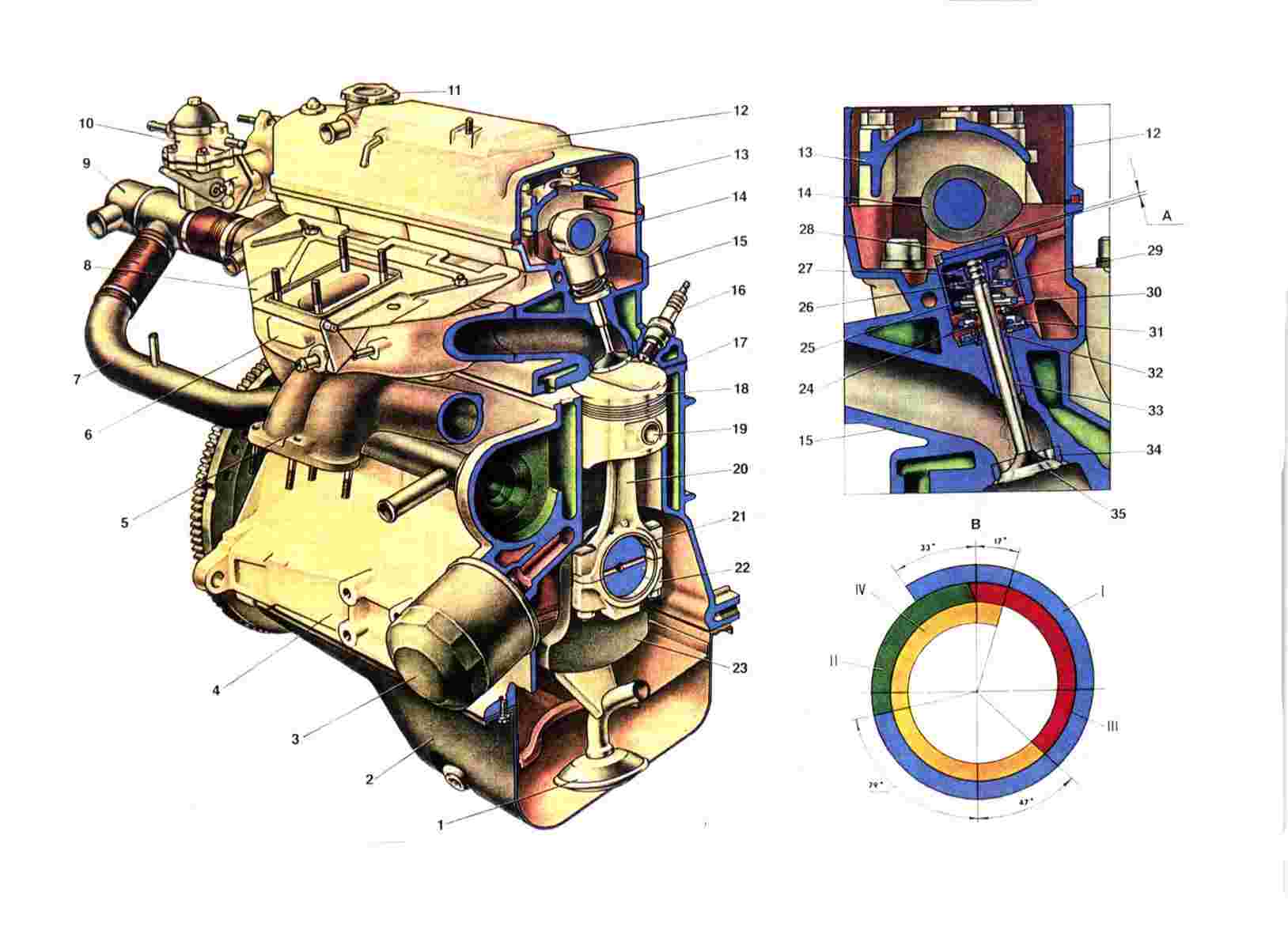

Особенности устройстваОсобенности устройства

Рис. 2.74. Система смазки: 1 – патрубок отвода картерных газов в корпус воздушного фильтра; 2 – крышка маслоналивной горловины; 3 – патрубок отсоса картерных газов в задроссельное пространство карбюратора; 4 – патрубок вытяжного шланга; 5 – канал подачи масла к подшипнику распределительного вала; 6 – масляная магистраль в головке блока цилиндров; 7 – распределительный вал; 8 – датчик контрольной лампы давления масла; 9 – канал подачи масла от насоса к фильтру; 10 – редукционный клапан насоса; 11 – ведущая шестерня масляного насоса; 12 – ведомая шестерня масляного насоса; 13 – серповидный выступ между шестернями; 14 – канал поступления масла от маслоприемника к насосу; 15 – канал подачи масла из фильтра в главную масляную магистраль;  16 – противодренажный клапан; 17 – маслоприемник; 18 – картонный фильтрующий элемент; 19 – сливная пробка; 20 – масляный картер; 21 – перепускной клапан; 22 – канал подачи масла от коренного подшипника к шатунному; 23 – канал подачи масла к коренному подшипнику коленчатого вала; 24 – главная масляная магистраль; 25 – канал подачи масла из главной масляной магистрали в магистраль головки блока цилиндров

Устройство системы смазки показано на рис. 2.74.

Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием — стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, кулачки распределительного вала, толкатели и стержни клапанов.

При падении давления масла ниже допустимого загорается контрольная лампа недостаточного давления масла.

Особенности устройстваОсобенности устройства

Рис. 2.75. Детали масляного насоса: 1 – передний сальник коленчатого вала; 2 – крышка насоса; 3 – резиновое уплотнительное кольцо; 4 – маслоприемник; 5 – корпус насоса; 6 – ведомая шестерня; 7 – ведущая шестерня; 8 – редукционный клапан; 9 – пружина клапана; 10 – пробка; 11 – уплотнительное кольцо

Масляный насос (рис. 2.75) шестеренчатый, с шестернями 6 и 7 внутреннего зацепления располагается на переднем торце блока цилиндров. Ведущая шестерня масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник крепится болтами к крышке второго коренного подшипника и к корпусу насоса.

Масляный фильтр полнопоточный, неразборный, с перепускным и противодренажным клапаном.
