Delux ATX-450w P4
При проведении регламентного профилактического обслуживания персонального компьютера было обнаружено, что в источнике питания модели «Delux ATX-450W Р4» остановился вентилятор охлаждения. Как выяснилось, вентилятор был исправен, но не работал включающий вентилятор термодатчик.
Поскольку даже в режиме простоя работающего компьютера (без принудительного охлаждения) теплоотводы с установленными на них мощными диодами и транзисторами нагревались более 70°С без принудительного охлаждения, было решено термодатчик не ремонтировать, а подключить вентилятор к линии +12 В напрямую, но последовательно с резистором сопротивлением 1 Ом мощностью 2 Вт для незначительного снижения его оборотов. Также с удивлением было замечено, что в источнике питания с заявленной мощностью 450 Вт был установлен всего один оксидный конденсатор фильтра выпрямленного сетевого напряжения емкостью 220 мкФ на рабочее напряжение 400 В. Конденсатор такой емкости подходит, максимум, для устройств, потребляющих мощность до 100... 150 Вт, например, кинескопного телевизора с небольшим экраном. Для ИП современного компьютера такая емкость конденсатора фильтра выпрямленного сетевого напряжения явно недостаточна.
К тому же, из-за высокой амплитуды пульсаций на этом конденсаторе возможен преждевременный выход из строя всего источника питания. Кроме того, при кратковременном провале или пропадании сетевого напряжения 220 В переменного тока, накопленной в конденсаторе емкостью всего 220 мкФ энергии может оказаться недостаточно, чтобы сохранить работоспособность включенного компьютера на это время или на время включения источника бесперебойного питания. Желательно, чтобы системный блок сохранял работоспособность при полном пропадании сетевого напряжения на время, хотя бы 200...300 мс.
Чтобы исправить ситуацию в источник питания, был установлен еще один такой же конденсатор емкостью 220 мкФ на рабочее напряжение 400 В. Этот конденсатор подключается параллельно штатному конденсатору ИП короткими высоковольтными проводами в двойной ПВХ изоляции, помещенными в ПВХ трубку. Эти провода не должны идти под слаботочными узлами ИП - их следует проложить по периметру корпуса ИП. Корпус конденсатора должен быть очень хорошо изолирован от корпуса ИП.
В дополнение к этому в ИП также были установлены дополнительные керамические SMD конденсаторы емкостью по 10 мкФ, включенные параллельно оксидным конденсаторам, предназначенных для сглаживания пульсаций выходных напряжений +3,3 В, +5 В, +12 В (оранжевые, красные, желтые провода в выходном жгуте ИП). Устанавливаемые керамические конденсаторы должны быть рассчитаны на рабочее напряжение не менее напряжения цепи, куда они подключаются. Такая доработка уменьшит вероятность «вздутия» оксидных конденсаторов фильтров вторичных напряжений. В дешевых компьютерных ИП, где на выходах установлены оксидные конденсаторы небольшой емкости низкого качества, желательно заменить эти конденсаторы конденсаторами емкостью 3300...6800 мкФ. Особенно важна емкость и качество этих конденсаторов для линии напряжения +12 В.
Для доработки ИП, в которых вместо одного оксидного конденсатора, стоящего на выходе сетевого мостового выпрямителя, последовательно установлены два оксидных конденсатора, обычно на рабочее напряжение 200 В каждый, можно руководствоваться обобщенной схемой рис.1.

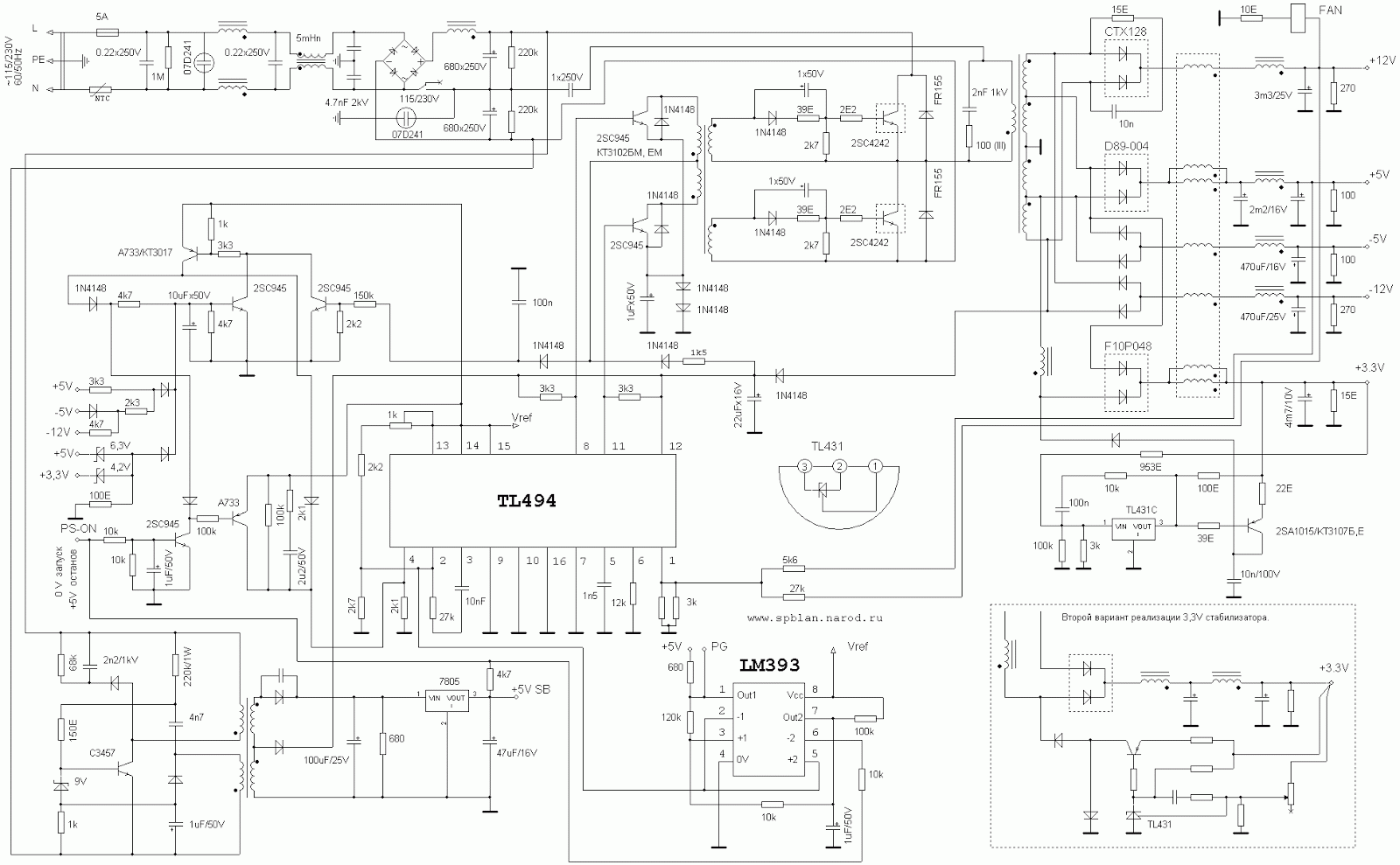

Delux ATX-450W Р4. Схема доработкиDelux ATX-450W Р4. Схема доработки
Нумерация элементов условная. Сдоп дополнительно установленный оксидный конденсатор. Если монтаж позволяет заменить установленный конденсатор фильтра более крупным конденсатором большей емкости на рабочее напряжение 450 или 500 В, то модернизация ИП значительно упрощается. Для емкости в 440. ..680 мкФ плавкий предохранитель на входе ИП должен быть на ток4...6 А. При наличии в ИП переключателя рабочего напряжения 230/110 В (SA2 на схеме рис.1), его следует удалить, что позволит избежать ошибок при подключении компьютера к сети с напряжением 220 В переменного тока.

Андрей Бутов, с. Курба, Ярославской обл.
Источник Журнал Радиоаматор №2 (февраль) 2016 стр.21
