КР538УН3Б

Периодические поставки, Оптовые поставки по заказу | 14.08.2017, 23:12:27 ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 15руб

Корпус: DIP-8



КР538УН3Б - малошумящий усилитель, оптимизированный на работу с низкоомными (сотни ом - единицы килоом) источниками сигнала. Используется в качестве предварительных усилителей для различных датчиков, микрофонных усилителей, усилителей воспроизведения и т.п. Питание микросхемы КР538УН3 однополярное.

Коэффициент усиления микросхемы КР538УН3 задан внутренним делителем, но имеется возможность его внешней регулировки.


Расположение выводов КР538УН3Б:



Назначение выводов КР538УН3Б:


1 +U Плюс питания 2   не подключен 3 Cor Коррекция 4

In

Вход 5 Ku Регулировка Ку
(обратная связь) 6 Cf Фильтр 7 Gnd Общий (минус) 8 Out Выход


Параметры микросхемы КР538УН3Б:
(при Uпит=+6В, T=+25°C)

Параметр Значение Режим. изм. Напряжение питания номинальное +6В   Напряжение питания допустимое +5..7,5В   Максимальное входное напряжение 0,2В   Ток потребления

< 5мА

  Ток нагрузки максимальный 2мА   Максимальное выходное напряжение, не менее 0,3В
(типовое: 0.6В) Uвх=1мВ
Rн=2Ком Кг=10%

Коэффициент усиления по напряжению (фиксированный)

150÷350
(типовой: 250)

Uвх=1мВ
Rн=10Ком
ƒ=1КГц Коэффициент усиления по напряжению без обратной связи типовой: 3000

Полоса пропускания в схеме с Ку, заданным внутренними цепями

до 3МГц

  Напряжение шумов, приведенное ко входу < 5нВ√Гц
(тип: 2,1нВ√Гц) Rг=500ом
Rн=10Ком
ƒ=1КГц Входное сопротивление 10Ком   Температурный диапазон -20..+70oC

Корпус

2101.8-1
(DIP-8)




Принципиальная схема микросхемы КР538УН3(А,Б):

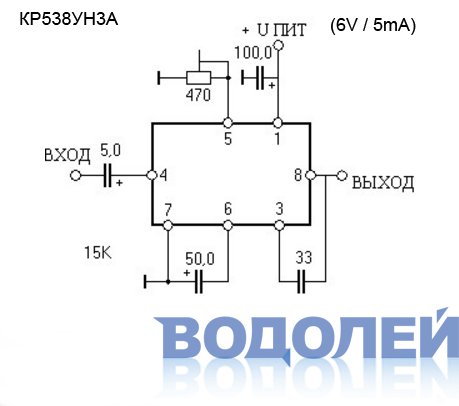

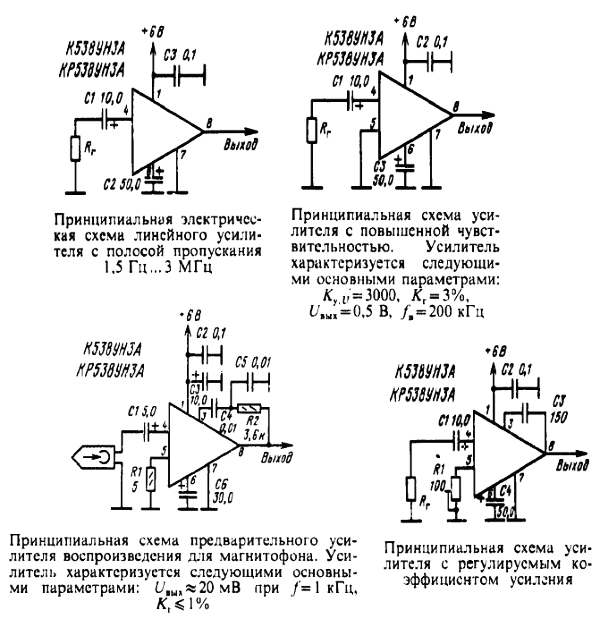

Типовые схемы включения микросхемы КР538УН3(А,Б):



Более подробные характеристики микросхемы КР538УН3(А,Б) Вы можете получить скачав файл документации ниже (Datasheet на русском языке). [ Скачать документацию на КР538УН3Б (716.1Kb) ] Производитель: "Тонди-Электроника", г.Таллин ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 15руб Код товара: 7785 Просмотров: 661
