Здравствуйте уважаемые читатели! Продолжаем изучение темы «Резьбы», и сегодня посмотрим, как сделать резьбу в Компасе на 3d модели.

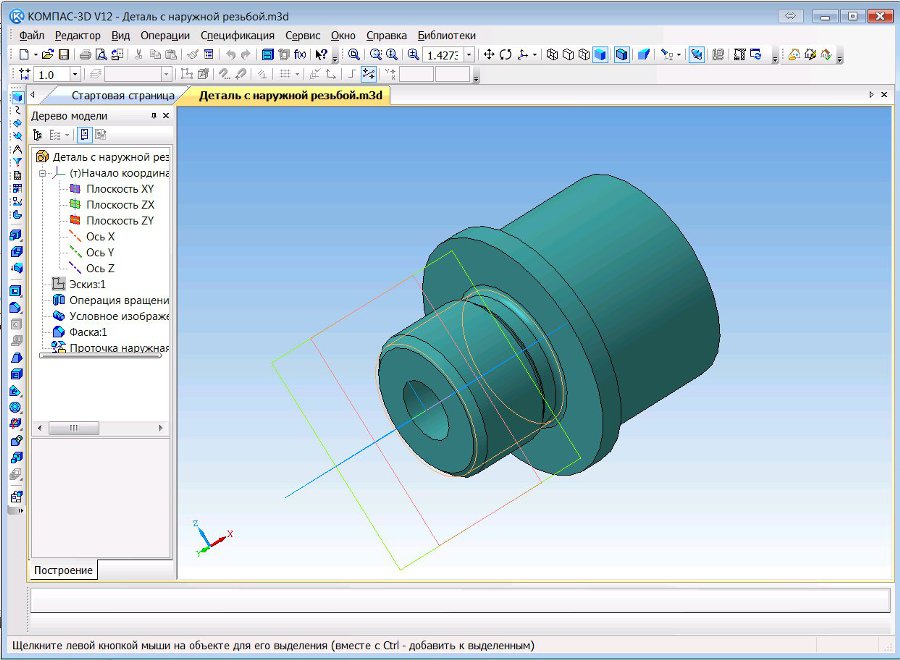

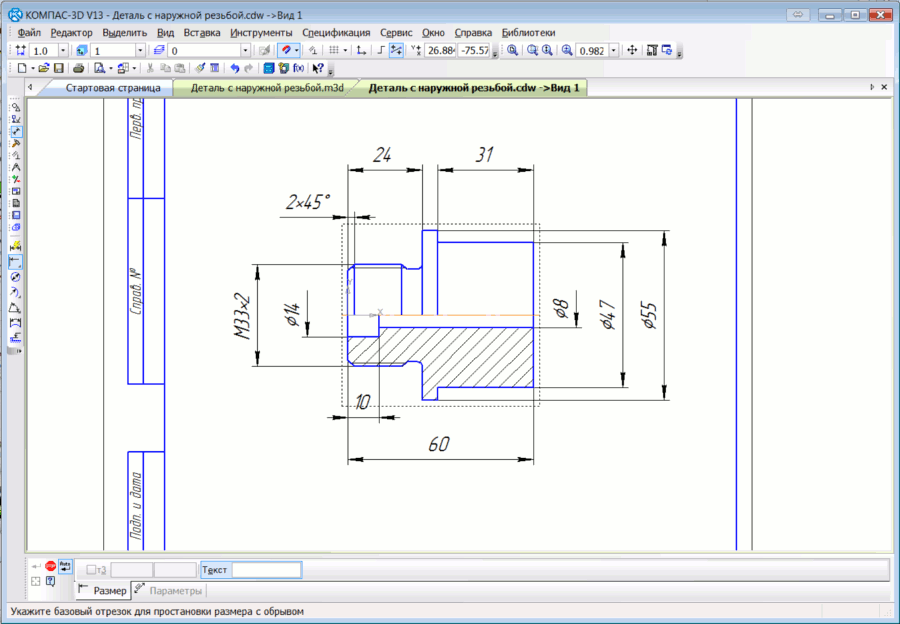

Для изображения резьбы в Компасе применяется команда Условное изображение резьбыUslovnoe izobrazhenie rezjbih , вызываемая из панели Элементы оформленияehlementih oformleniya.

Указываем ребро, задаем длину резьбы, ее шаг и все готово – условное изображение резьбы готово.

 kak sdelatj rezjbu v kompase

izobrazhenie rezjbih

Но это всего лишь условное изображение. А хочется наглядности, эффектности, чтобы резьба выглядела натурально, рельефно.

Для решения этой задачи в Компасе есть возможность вырезать любой профиль кинематически. И винтовую линию резьбы в том числе. Достаточно создать эскиз и задать траекторию движения это эскиза.

Создадим наружною и внутреннюю метрическую резьбу М42×2 на валу и втулке.

 parametrih rezjbih

Профилем этой резьбы является равносторонний треугольник с углом 60º при вершине. Высота треугольника рассчитывается по формуле

Н=0,86×р,

где р- шаг резьбы.

Н=0,86×2=1,72 мм

Создание вала

1 Создаем эскиз треугольника во фрагменте. Копируем его в буфер обмена: выделяем мышкой→Редактор→Копировать.

 profilj rezjbih

2 Создаем Деталь, вал диаметром 42 мм, изометрия XYZ, плоскость XY. Выдавливаем его на 60 мм.

 val rezjba

3 Делаем на валу фаску 2×45º

4 Выделяем торец вала, нажимаем на компактной панели кнопку Пространственные кривыеprostranstvennihe krivihe . Выбираем инструмент Спираль цилиндрическаяspiralj cilindricheskaya.

Указываем ее параметры: количество витков – 15, шаг -2, направление обратное, диаметр – 42.

spiralj cilindricheskaya parametrih

spiralj cilindricheskaya parametrih1

spiralj cilindricheskaya 1

5 Выделяем плоскость ZX, т. к. именно ей перпендикулярен один из концов спирали.

Увеличиваем масштаб рамкой в месте, указанном на рисунке.

 tochka na spirali

Проецируем ребра вала на плоскость, при срабатывании привязки Выравнивание ставим точку в конец спирали.

 tochka na spirali1

Правой кнопкой мыши вызываем контекстное меню, нажимаем команду вставить.

 vstavlyaem treugljnik

Удаляем отрезки.

6 На панели Редактирование модели вызываем команду Вырезать кинематическиvihrezatj kinematicheski  (там же где и вырезать выдавливанием).

 vihrezatj kinematicheski1

Указываем в дереве модели Эскиз 3 и Спираль цилиндрическую. Создаем резьбу.

Скрываем спираль, выделив ее в дереве модели правой кнопкой мыши (команда Скрыть).

7 Увеличим точность отрисовки модели (чтобы все линии были плавные). Жмем

Сервис→Параметры→Точность отрисовки МЦХ→устанавливаем максимальное значение.

8 Сделаем сбег резьбы.

 sbeg rezjbih

Создаем эскиз, спроецировав объекты.

 sbeg rezjbih ehskiz

Вырезаем эскиз через все.

sbeg rezjbih vihrezaem

sbeg rezjbih vihrezaem1

Вал готов. Меняем цвет, задаем название, сохраняем. Вопрос – как сделать резьбу в Компасе на валу решили.

Создание втулки

1 Создаем втулку с наружным диаметром 54 мм, внутренним 42 мм, делаем фаску 2×45º.

vtulka modelj

2 Выделяем торец втулки, создаем спираль цилиндрическую, количество витков указываем через всю деталь.

spiralj na vtulke

3 На плоскости ZX создаем эскиз. Ставим точку начало спирали.

Для того, чтобы вставить эскиз треугольника надо его повернуть. Выделяем эскиз→Редактор→Поворот→указываем точки для поворота.

povorot

4 Вставляем треугольник в эскиз на модели.

vstavka treugoljnika vtulka

5 Вырезаем кинематически эскиз, скрываем спираль.

vtulka vihrez chetverti

Создание сборки Вал-Втулка

Создадим сборку. Изометрия XYZ. Сначала вставляем втулку: Редактирование сборки→Вставка из файла.



Узнать больше о создании сборок в Компасе

Добавляем вал, который нужно повернуть резьбовой стороной к втулке. Для этого нажимаем кнопку Повернуть компонентpovernutj komponent .

Задаем соосность вала и отверстия втулки.

soosnostj val-vtulka

Для создания эффекта ввернутости вала во втулку зададим сопряжение на расстоянииsopryazhenie na rasstoyanii .

Выделяем торцы вала и втулки. Регулируя расстояние, «вворачиваем» вал во втулку.

sopryazhenie na rasstoyanii1

kak sdelatj rezjbu v kompase sborka

А вот и видеоурок по теме.

Скачать модели для просмотра можно здесь.

Возможно, вас заинтересует урок по созданию сборки резьбовых соединений с использованием библиотеки.

Смею надеяться, что теперь вопрос – как сделать резьбу в Компасе не будет вас терзать своей неразрешимостью.
