Старый 22.04.2012, 12:59   #1

tirarex

Бывалый


Аватар для tirarex

Регистрация: 23.11.2011

Сообщений: 861
Написано 332 полезных сообщений
(для 862 пользователей)

Круглый радар

делал я дальше один из своих проектов и нашёл новую проблему

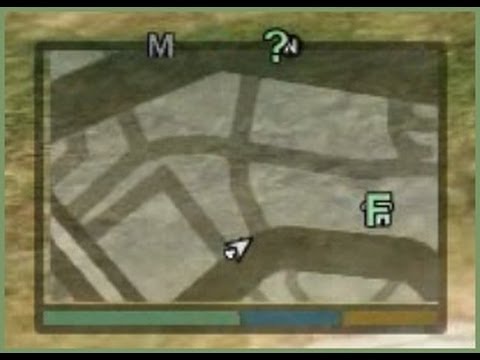

это радар мне он нужен не квадраный а круглый
как тут (оттуда и взял текстуры)
пикча в аттаче
но я таки ничего непридумал как сделать такой радар
для рисовки пользуюсь Fastimage

Миниатюры Нажмите на изображение для увеличения Название: ringa.png Просмотров: 173 Размер: 6.2 Кб ID: 16683  Нажмите на изображение для увеличения Название: Radar-GTA4-wanted.png Просмотров: 175 Размер: 67.5 Кб ID: 16684   (Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемtirarex



Старый 22.04.2012, 13:25   #2

Gector

Легенда


Аватар для Gector

Регистрация: 13.10.2007

Сообщений: 3,864
Написано 2,000 полезных сообщений
(для 5,050 пользователей)

Ответ: Круглый радар

Сообщение от tirarex Посмотреть сообщение делал я дальше один из своих проектов и нашёл новую проблему
это радар мне он нужен не квадраный а круглый
как тут (оттуда и взял текстуры)

но я таки ничего непридумал как сделать такой радар
для рисовки пользуюсь Fastimage Первая картинка не грузится.
Юзай синусы и косинусы и угол поворота игрока. __________________
Ибо как сказал Бгдн:
(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемGector



Старый 22.04.2012, 13:27   #3

tirarex

Бывалый


Аватар для tirarex

Регистрация: 23.11.2011

Сообщений: 861
Написано 332 полезных сообщений
(для 862 пользователей)

Ответ: Круглый радар

мне нужно идею как реализовать круглый радар вот и всё

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемtirarex



Старый 22.04.2012, 14:15   #4

mauNgerS

Разработчик


Аватар для mauNgerS

Регистрация: 10.10.2008

Сообщений: 488
Написано 247 полезных сообщений
(для 647 пользователей)

Ответ: Круглый радар

Делай квадратный и используй маску чтобы скрыть лишнее

__________________
(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемmauNgerS Сообщение было полезно следующим пользователям:

burovalex (23.04.2012)



Старый 22.04.2012, 14:15   #5

Igor

Мастер


Аватар для Igor

Регистрация: 03.05.2010

Адрес: Подмосковье

Сообщений: 1,217
Написано 436 полезных сообщений
(для 784 пользователей)

Ответ: Круглый радар

А у тебя есть идея как сделать радар квадратным?

__________________
О¯О ¡¡¡ʁɔvʎнdǝʚǝdǝu dиW

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированием



Старый 22.04.2012, 14:40   #6

Gector

Легенда


Аватар для Gector

Регистрация: 13.10.2007

Сообщений: 3,864
Написано 2,000 полезных сообщений
(для 5,050 пользователей)

Ответ: Круглый радар

Сообщение от Igor Посмотреть сообщение

А у тебя есть идея как сделать радар квадратным?

Это тоже просто. Только обработка будет с учетом не дистанции, а с учетом нахождения в площади радара.
Как я понял у автора проблема не столько с радаром сколько с поворотом карты. Принцип будет тот же. Только вместо точки будет центр-начало координат от которого будет отчитываться перемещение на экране.
Подробнее распиши проблему. __________________
Ибо как сказал Бгдн:
(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемGector



Старый 22.04.2012, 14:45   #7

tirarex

Бывалый


Аватар для tirarex

Регистрация: 23.11.2011

Сообщений: 861
Написано 332 полезных сообщений
(для 862 пользователей)

Ответ: Круглый радар

мне надо чтоб по середине была стрелка - игрок
на фоне была карта и всё
карта некрутится
крутится сама стрелка на ней

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемtirarex



Старый 22.04.2012, 14:54   #8

Gector

Легенда


Аватар для Gector

Регистрация: 13.10.2007

Сообщений: 3,864
Написано 2,000 полезных сообщений
(для 5,050 пользователей)

Ответ: Круглый радар

Сообщение от tirarex Посмотреть сообщение

мне надо чтоб по середине была стрелка - игрок
на фоне была карта и всё
карта некрутится
крутится сама стрелка на ней

Поворачиваешь стрелку на угол поворота перса в мире. Карту двигаешь относительно перса (его смещение в мире передаешь карте). Вот и все. Остальное прячешь с помощью маски. __________________
Ибо как сказал Бгдн:
(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемGector



Старый 22.04.2012, 15:55   #9

tirarex

Бывалый


Аватар для tirarex

Регистрация: 23.11.2011

Сообщений: 861
Написано 332 полезных сообщений
(для 862 пользователей)

Ответ: Круглый радар

а можно поподробнее как двигать карту и неоткожусь от маленького примера с текстурой из первого поста

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемtirarex



Старый 22.04.2012, 17:11   #10

Halk-DS

Разработчик


Аватар для Halk-DS

Регистрация: 08.08.2006

Адрес: Украина

Сообщений: 431
Написано 65 полезных сообщений
(для 53 пользователей)

Ответ: Круглый радар

В Блице есть оператор:
DrawImageRect image,x,y,rect_x,rect_y,rect_width,rect_height,[frame]
Изучи его и посмотри в FastImage есть аналог. Потом берешь рисуешь в фотошопе карту (или генерируешь рисунок программно, это как сам задумаешь) загружаешь рисунок в оперативу, и рисуешь необходимый кусок карты используя тот оператор что я тебе дал. Все просто как дверь, а как говорили парни, хочешь круглую карту делай маской.
Пример:
111111111111111
111111101111111
111111000111111
111110000011111
111100000001111
111000000000111
111100000001111
111110000011111
111111000111111
111111101111111
111111111111111
Представь что это рисунок, теперь представь что нарисован не ромбик а круглешок. Пикселы под цифрой 1 - белый цвет. Пикселы под номером 0-черные. Маскируешь в рисунке 0 (черный) цвет. И рисунок начинает быть похожим на белую рамку. Накладываешь эту белую рамку на рисунок с картой, а на рисунке с картой маскируешь белый цвет. Вуаля - круглая белая рамка исчезает на рисунке с картой и мы имеем круглую карту.
п.с. Не вздумай юзать EntityDistance для проверки радиуса около перса. Это ш проекция в которой ось У игнорится, а в команде EntityDistance она учитывается. Напиши сам функцию:
Function Distance#(X1#,Z1,X2#,Z2#)
Return Sqr((X2-X1)^2+(Z2-Z1)^2)
End Function
И будет тебе счастье!

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемHalk-DS Сообщение было полезно следующим пользователям:

tirarex (23.04.2012)



Старый 22.04.2012, 17:15   #11

Gector

Легенда


Аватар для Gector

Регистрация: 13.10.2007

Сообщений: 3,864
Написано 2,000 полезных сообщений
(для 5,050 пользователей)

Ответ: Круглый радар

Graphics3D 1024,768,32,1 SetBuffer BackBuffer() Global Player=CreateCube() Cam=CreateCamera(Player): PositionEntity Cam,0,3,-5 Global Cube=CreateCube(): PositionEntity Cube,2,0,10: EntityColor Cube,255,0,0 Global RadarMap=CreateImage(512,512) SetBuffer ImageBuffer(RadarMap) For i=0 To 10 Color Rand(255), Rand(255), Rand(255) Rect Rand(0,512),Rand(0,512), Rand(0,512),Rand(0,512) Next SetBuffer BackBuffer() MidHandle RadarMap Global RadarMask=CreateImage(256,256) SetBuffer ImageBuffer(RadarMask) Color 0,0,0 Rect 0,0,256,256 Color 255,255,255 Oval 0,0,256,256 SetBuffer BackBuffer() MaskImage RadarMask,255,255,255 Function Radar() Local Image=CreateImage(256,256) SetBuffer ImageBuffer(Image) Cls DrawImage RadarMap,-(512/400)EntityX(Player),(512/400)EntityZ(Player) Color 255,0,0 ; Куб впереди игрока на радаре определяется относительно самого игрока Rect (256/2)+(512/400)(EntityX(Cube)-EntityX(Player)),(256/2)-(512/400)(EntityZ(Cube)-EntityZ(Player)),5,5 ;Линия указывающая направление. В твоем случае нужно просто установить угол. Line 256/2,256/2,(256/2)+Cos(-1(EntityYaw(Player)+90))10,(256/2)+Sin(-1(EntityYaw(Player)+90))10 DrawImage RadarMask,0,0 SetBuffer BackBuffer() DrawImage Image,(GraphicsWidth()/3)2,(GraphicsHeight()/3)2 End Function Repeat If KeyDown(17) MoveEntity Player,0,0,.5 If KeyDown(31) MoveEntity Player,0,0,-.5 If KeyDown(30) TurnEntity Player,0,1,0 If KeyDown(32) TurnEntity Player,0,-1,0 UpdateWorld RenderWorld Text 10,10,EntityYaw(Player) Radar() ;DrawImage RadarMap,0,0 ;DrawImage RadarMask,0,0 Flip Until KeyHit(1) End Пояснения: 400- реальный размер карты, 512 ее рисунка. __________________
Ибо как сказал Бгдн:
(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемGector Эти 2 пользователя(ей) сказали Спасибо Gector за это полезное сообщение:

Hulk-DS (22.04.2012), tirarex (23.04.2012)



Старый 22.04.2012, 20:03   #12

ABTOMAT

Ференька


Аватар для ABTOMAT

Регистрация: 25.01.2007

Адрес: улица Пушкина дом Колотушкина

Сообщений: 10,375
Написано 5,211 полезных сообщений
(для 15,063 пользователей)

Ответ: Круглый радар

При помощи DrawPoly делаешь круг из полигонов, на него вешаешь текстуру карты. Смещением текстурных координат делаешь соответственно смещение (да можно и поворот) карты на радаре.
Значки - поверх уже обычным способом.

__________________
Мои проекты:
Анальное Рабство
Зелёный Слоник
Дмитрий Маслов
Различие
Клюква


— в стадии разработки
— в стадии проектирования
Для проектов в стадии проектирования приведены кодовые имена


(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемABTOMAT Эти 2 пользователя(ей) сказали Спасибо ABTOMAT за это полезное сообщение:

Amatsu (23.04.2012), Жека (24.04.2012)



Старый 22.04.2012, 21:29   #13

Randomize

[object Object]


Аватар для Randomize

Регистрация: 01.08.2008

Адрес: Планета Земля

Сообщений: 4,113
Написано 2,315 полезных сообщений
(для 6,449 пользователей)

Ответ: Круглый радар

Сообщение от ABTOMAT Посмотреть сообщение

При помощи DrawPoly делаешь круг из полигонов, на него вешаешь текстуру карты. Смещением текстурных координат делаешь соответственно смещение (да можно и поворот) карты на радаре.
Значки - поверх уже обычным способом.

Только если у тебя FastImage

__________________
Retry, Abort, Ignore? █
Пека: AMD Athlon II x4 2.6Ghz; 8Gb ram; Nvidia Geforce GTX 750 Ti

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемRandomize



Старый 23.04.2012, 06:47   #14

tirarex

Бывалый


Аватар для tirarex

Регистрация: 23.11.2011

Сообщений: 861
Написано 332 полезных сообщений
(для 862 пользователей)

Ответ: Круглый радар

спасибо всем
особенно
Hulk-DS за описание способа
и
Gector за пример

(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемtirarex



Старый 23.04.2012, 07:40   #15

ABTOMAT

Ференька


Аватар для ABTOMAT

Регистрация: 25.01.2007

Адрес: улица Пушкина дом Колотушкина

Сообщений: 10,375
Написано 5,211 полезных сообщений
(для 15,063 пользователей)

Ответ: Круглый радар

Сообщение от Randomize Посмотреть сообщение

Только если у тебя FastImage

ОП-пост: для рисовки пользуюсь Fastimage __________________
Мои проекты:
Анальное Рабство
Зелёный Слоник
Дмитрий Маслов
Различие
Клюква


— в стадии разработки
— в стадии проектирования
Для проектов в стадии проектирования приведены кодовые имена


(Offline) Нажмите, если это сообщение было для вас полезнымОтветить с цитированиемABTOMAT Сообщение было полезно следующим пользователям:

Randomize (23.04.2012)
