Построение втачного двухшовного рукава отличается от построения чертежа основы втачного рукава, и об этом сегодня мой рассказ.

Двухшовный рукав пришивается обычно в верхней одежде – пиджаках, пальто. Но он и в блузках имеет место быть. Хотя, не так часто.

Данное построение произведено по методу ЕМКО.

Построение втачного двухшовного рукава состоит как бы из двух частей.

Первая часть – это построение сетки. Она является общей для построения нескольких рукавов.

А вторая часть – это построение самого рукава.

Построение сетки (общая часть для построения нескольких рукавов).

Расчеты основы втачного рукава:

1. Проводим две взаимно-перпендикулярные линии с пересечение в точке О1.

2. От точки О1 вверх откладываем высоту оката О1О2 (с чертежа изделия).

3. Через точку О2 проводим горизонталь.

4. В обе стороны от точки О1 откладываем:

О1Рп (вправо) = О1Рл (влево) = Шрук.в гот.виде / 2

Где Шрук.в гот.виде = Оп + Поп / 2

5. Из точки Рп и Рл вверх проводим перпендикуляры до горизонтали из точки О2, получаем точки О3 и О4.

6. Из точки О3 вниз опускаем вертикаль, и на ней откладываем длину рукава – (минус) 1-1,5 см.

О3Л = Друк – 1(1,5) см

7. Уровень линии локтя.
От точки О3 вниз откладываем расстояние, равное О3М / 2 + 3 см, и ставим точку Л.

8. Из точек М и Л влево проводим горизонтали.

9. По линии локтя делаем прогиб влево.

ЛЛ1 = 0,7 – 1 см

10. Ширина рукава по линии низа определяется по модели.
От точки М влево откладываем ширину и ставим точку М1.

11. Скос низа рукава.
От точки М1 вниз откладываем 1,5 – 2,5 см, и ставим точку М2.

12. Линию низа проводим через точки М и М2.

13. Соединяем точки Р и М2, на линии локтя ставим точку Л2.

14. Прогиб локтевого переката.
От точки Л2 влево откладываем расстояние, равное 0,5 – 1 см, и ставим точку Л3.

15. Соединяем точки М2, Л3 и Рл плавной линией.

16. Контрольная точка 1 соответствует контрольной точке П6 на чертеже переда.

Рп1 = Г4П6
От точки 1 вправо откладываем 0,5 см и ставим точку 11.

17. Контрольная точка Р3 соответствует точке П3 на чертеже спинки.

РлР3 = Г1П3
От точки Р3 вправо откладываем 0,5 см и ставим точку Р31.

18. Вспомогательные точки О5 и О6.

От точки О3 влево откладываем отрезок, равный О2О3 / 2 – 2 см, и ставим точку О5.
От точки О2 влево откладываем отрезок, равный О2О4 / 2, и ставим точку О5.

19. Соединяем прямыми линиями точки 11 и О5; Р31 и О6.
Из точек О5 и О6 провести биссектрисы, по которым откладываем:

О5-2 = 2 – 2,5 см.
О6-3 = 1 – 2 см.

Верхнюю часть рукава проводим через точки 11, 2, О2, 3 и Р31.

20. Вспомогательные точки для построения нижней части оката: 111, Р311, Г2, 8, 4 и 5.

1-111 (влево) = 1-11 = 0,5 см
Р3-Р311 (вправо) = Р3-Р31 = 0,5 см.

21. От точки Рп влево по горизонтали откладываем отрезок и ставим точку Г2:
РпГ2 = 0,5Шпр + (отрезок 1-11)

22. Из точки Рп проводим биссектрису, по которой откладываем вверх:
Рп8 = Г4-2 (с чертежа переда) + (отрезок 1-11)

23. Соединяем точки Р311 и Г2 прямой линией и делим ее пополам. Получаем точку 4.
Из точки 4 вниз по перпендикуляру откладываем 1 – 1,5 см, и ставим точку 5.

24. Соединяем точки 111, 8, Г2, 5 и Р311 плавной линией.

Построение двушовного рукава с верхней и нижней частями:

Развертка рукава по переднему перекату.

1. Ширина переката 3 – 4 см.

РпР5 (влево) = 3 см
Л1Л5 (влево) = 3 см
ММ5 (влево) = 3 см

Переднюю линию нижней части рукава проводим плавно соединяя точки Р5, Л5 и М5, продолжаем ее вверх до нижней линии оката – получаем точку Р51.

3. Переднюю линию верхней части рукава плавно проводим через точки Р1, Л4 и М3, где:

РпР1 (вправо) = РпР5 = 3 см
Л1Л4 (вправо) = ММ3 = РпР1 = 3 см

Продолжаем эту линию вверх и откладываем отрезок Р1Р11, равным Р5Р51.

4. Вспомогательная точка 81.
Из точки Рп строим биссектрису вправо вверх.

Рп-81 = Рп-8 = 3 см
Точки 11, 81 и Р11 соединяем плавной кривой.

5. М3М31 = 0,3 – 0,5 см
Соединяем точки М31 и М.

Развертка рукава по локтевому перекату.

6. Ширина локтевого переката равна от 1 до 6 см.

РлР4 (вправо) = 3 см
М2М6 (вправо) = 1 – 2 см

Соединяем точки Р4 и М6 прямой линией, на линии локтя ставим точку Л6.

7. На линии локтя прогиб.
Л6Л7 (влево) = 0,5 – 1 см

Заднюю линию нижней части рукава проводим плавно до нижней линии оката и ставим точку Р41.

8. РпР2 (влево) = РлР4 = 3 см
Л3Л8 = Л3Л7
М4М2 = М2М6

9. Заднюю линию верхней части рукава проводим через точки Р2, Л8 и М4, и на продолжении ее вверх откладываем Р2Р21 = Р4Р41 + 0,5 см.

10. Точку Р21 плавно соединяем с точкой Р31.

Построение втачного двухшовного рукава само по себе несложное, если выполнять все пункты подряд.

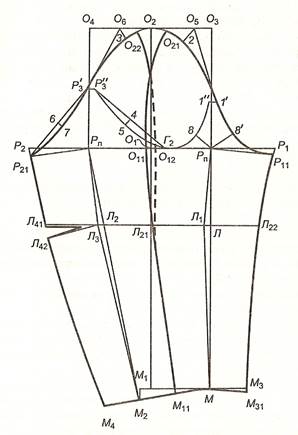

А так выглядит полностью построенный втачной рукав:
